新聞中心
總機(jī)：0755-33925356
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
如果您對(duì)我們的產(chǎn)品與服務(wù)感興趣
或者有什么建議
請(qǐng) 在線反饋 給我們。
局部電鍍前的絕緣方法
m.generalhealth.cn 化學(xué)鍍鎳--合航集團(tuán) 2013-05-22 13:28
深圳表面處理網(wǎng)：
局部電鍍的絕緣方法很多，最簡(jiǎn)單的是將相同零件的不鍍部位互相重疊壓緊，而只露出需要電鍍的部分。實(shí)際上刷鍍和雙極電鍍也屬于局部電鍍的范圍。本節(jié)主要是敘述采用局部絕緣進(jìn)行局部電鍍的絕緣方法。
這種方法要求零件的需鍍部分和不鍍部位有整齊的界限，以便絕緣層的修飾和得到準(zhǔn)確美觀的分界。選用的絕緣材料涂層與基體要有一定的結(jié)合力，且具備抗酸、抗堿耐高溫能力，涂覆后容易修飾，鍍后容易去除，并不污染溶液。常用的絕緣方法有：
1．包封法
這種方法是用塑料薄膜條帶、膠帶、塑料管、橡皮塞、墊等絕緣材料包扎、堵封不鍍部位，如內(nèi)孔不鍍的零件可用稍大于內(nèi)孔徑的塑料管穿人或用橡膠塞或墊塞緊兩頭；外圍不鍍的零件，可用稍小于外徑的塑料管燙熱后套上，也可用帶包扎。這種方法簡(jiǎn)單方便，其缺點(diǎn)是形狀復(fù)雜的零件不易包扎，夾縫殘留溶液清洗困難，容易造成溶液間相互污染。
2．涂料絕緣法
(1)涂蠟制劑。用蠟制劑絕緣的特點(diǎn)是絕緣層與零件基體的粘結(jié)性能好，端邊在使用過(guò)程中不會(huì)翹起，適用于絕緣端邊尺寸公差要求高的零件。此外，蠟制劑可回收利用。典型的蠟制劑配方見(jiàn)表2—4—9。
配方l和配方2適于工作溫度在40℃以下的鍍液，用于鍍鋅、鎘、銅、鎳、銀、鉛錫合金等，以及室溫或低溫陽(yáng)極氧化的零件絕緣。配方3適用于工作溫度在40℃～60℃的鍍鉻以及用草酸、硫酸進(jìn)行普通和硬質(zhì)陽(yáng)極氧化零件的絕緣。
用這種方法成功的關(guān)鍵在于正確操作。零件在涂覆蠟制劑時(shí)，先用有機(jī)溶劑除油，然后在60。C～

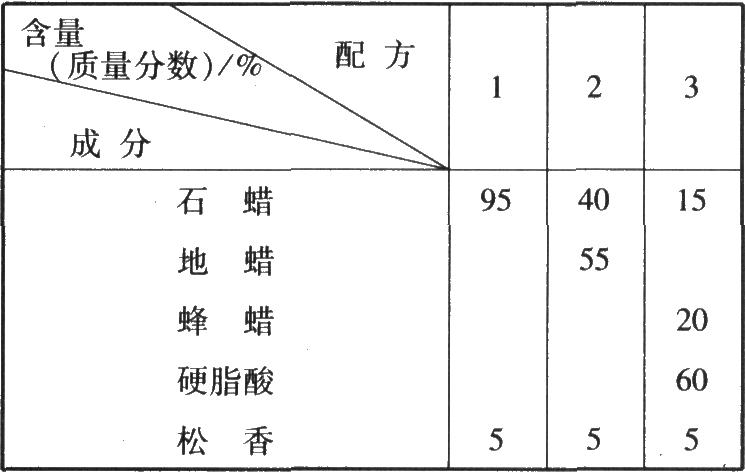

表2—4—9絕緣用蠟制劑配方
70℃的烘箱中預(yù)熱(時(shí)間視零件大小而定)，預(yù)熱后涂第一層蠟，蠟槽溫度為200℃～220℃，第一層蠟要薄而均勻，剛涂上時(shí)應(yīng)為透明不發(fā)白，然后再涂2次～3次至需要厚度。稍加冷卻后，用小刀修整至合乎要求，涂后用棉球蘸汽油仔細(xì)反復(fù)地擦拭欲鍍表面，以除去殘留的蠟。鍍后用開(kāi)水燙熔蠟層回收，再用汽油等溶劑或水溶性清洗劑對(duì)零件洗凈即可。
(2)涂漆或其他涂料。這種絕緣方法，操作簡(jiǎn)便，適用于各種復(fù)雜零件的絕緣。常用的絕緣涂料及使用方法見(jiàn)表2—4—10。

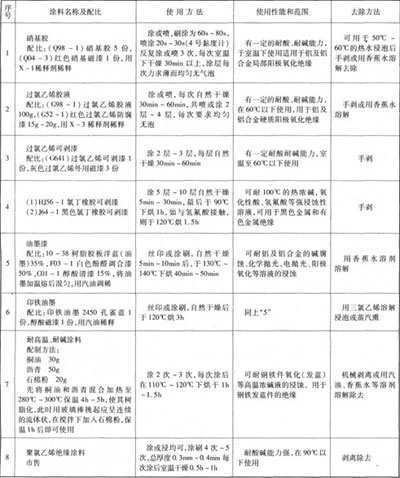

表2—4—10常用的絕緣涂料及使用方法
當(dāng)使用條件惡劣或工作條件限制，用上述方法困難時(shí)，可先全部鍍覆，然后將已鍍欲鍍部位保護(hù)，再退鍍。這樣可將高溫惡劣環(huán)境轉(zhuǎn)化為室溫或較溫和的條件。但精度要求高，不鍍部分不允許接觸酸、堿及其他化學(xué)試劑的零件，不能采用這種方法。
3．仿形夾具法
某些批量的電鍍零件或一種零件要求兩種以上鍍層的，用上述兩種方法絕緣均有困難，且效率低，質(zhì)量難保證，這種情況則可采用仿形夾具法，根據(jù)零件的形狀和技術(shù)條件要求，設(shè)計(jì)制作專用的絕緣夾具進(jìn)行保護(hù)。這種方法可大大提高絕緣質(zhì)量和生產(chǎn)效率。
如對(duì)不銹鋼游標(biāo)卡尺的刻線部分進(jìn)行局部電鍍時(shí)，可用耐酸、耐堿的聚丙烯塑料制作出一個(gè)只露出刻線部分的仿形夾具，端面裝上適當(dāng)?shù)妮o助陰極，便可很方便地進(jìn)行局部鍍鉻。還有些特殊零件，也可制作一個(gè)仿型盒，只露出要鍍部位，加上輔助陽(yáng)極，局部鍍鉻，效果很好。
又如有些要求進(jìn)行鍍兩種以上金屬的零件，則可采用涂料法和仿形夾具法聯(lián)合絕緣，欲鍍面積小的部位采用涂料法、欲鍍面積大的部位用仿形夾具法保護(hù)。
再如齒輪內(nèi)孔的絕緣，可用蠟型進(jìn)行，蠟型是用按表2—4—9配方配制的蠟制劑灌入已涂有薄層機(jī)油的齒輪內(nèi)孔制成。這種蠟型可以重復(fù)使用。
4．非金屬零件的局部絕緣
非金屬零件的局部絕緣可以使用上述一、二的各種局部絕緣方法，也可以使用下列方法：
(1)涂可鍍漆。對(duì)于難以活化、電鍍的塑料(如聚氯乙烯)，可在需鍍覆的表面涂一層易活化、電鍍的漆料，如ABS型漆、環(huán)氧樹(shù)脂基漆料，然后按漆料類型的預(yù)處理工藝進(jìn)行活化、電鍍，使鍍層只在涂了漆料的表面上沉積而達(dá)到局部電鍍的目的，未涂漆表面自身絕緣。
(2)涂止鍍漆。與使用可鍍漆相反，這種方法是將難以活化、電鍍的漆料，如丙烯酸漆涂在易活化、電鍍的塑料零件需絕緣部位上，然而再按基體塑料的預(yù)處理工藝進(jìn)行活化、電鍍。這樣絕緣部位便無(wú)鍍層沉積，達(dá)到了局部電鍍的目的。
(3)涂毒化漆。將約10％的硫化物加入普通絕緣漆中配制而成。使用時(shí)，涂覆在需絕緣部位，當(dāng)零件進(jìn)行活化、化學(xué)鍍時(shí)，由于這種毒化漆具有催化毒性作用，而使這些涂覆部位不能發(fā)生化學(xué)鍍過(guò)程，起到局部絕緣作用。
(4)其他方法。①套塑料管法。可絕緣塑料件內(nèi)孔或圓柱外表面，這種方法簡(jiǎn)單，但縫隙間粗化液不易洗凈，需加強(qiáng)清洗或在水中泡一段時(shí)間再進(jìn)行下道工序。②局部溶解法。這種方法只適用于要求無(wú)鍍層部位是孤立突出的部分。其方法是在化學(xué)鍍之后將零件放在專用夾具上，把不需鍍層的突出部位浸入能溶解該化學(xué)鍍層的化學(xué)溶解液中，以溶去不鍍部位鍍層，達(dá)到絕緣目的。
● 本文《局部電鍍前的絕緣方法》來(lái)自合航集團(tuán)官網(wǎng),歡迎轉(zhuǎn)載.● 鏈接地址：http://m.generalhealth.cnhttp://hehanggroup.com/2103.html
深圳市合航五金電子有限公司m.generalhealth.cn位于深圳市寶安區(qū)沙井，是廣東地區(qū)最專業(yè)的陽(yáng)極工廠之一。專業(yè)從事金屬表面處理，主要包括化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學(xué)實(shí)驗(yàn)室與檢測(cè)室，擁有德國(guó)FicsherX光測(cè)厚儀、ROSH檢測(cè)分析儀、鹽霧試驗(yàn)機(jī)等。能做到快速的交期，產(chǎn)品質(zhì)量穩(wěn)定有保證。，沙井氧化廠,化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化，二次陽(yáng)極氧化，二次氧化，二次陽(yáng)極，鋅鎳合金，鋁氧化等加工服務(wù)。
